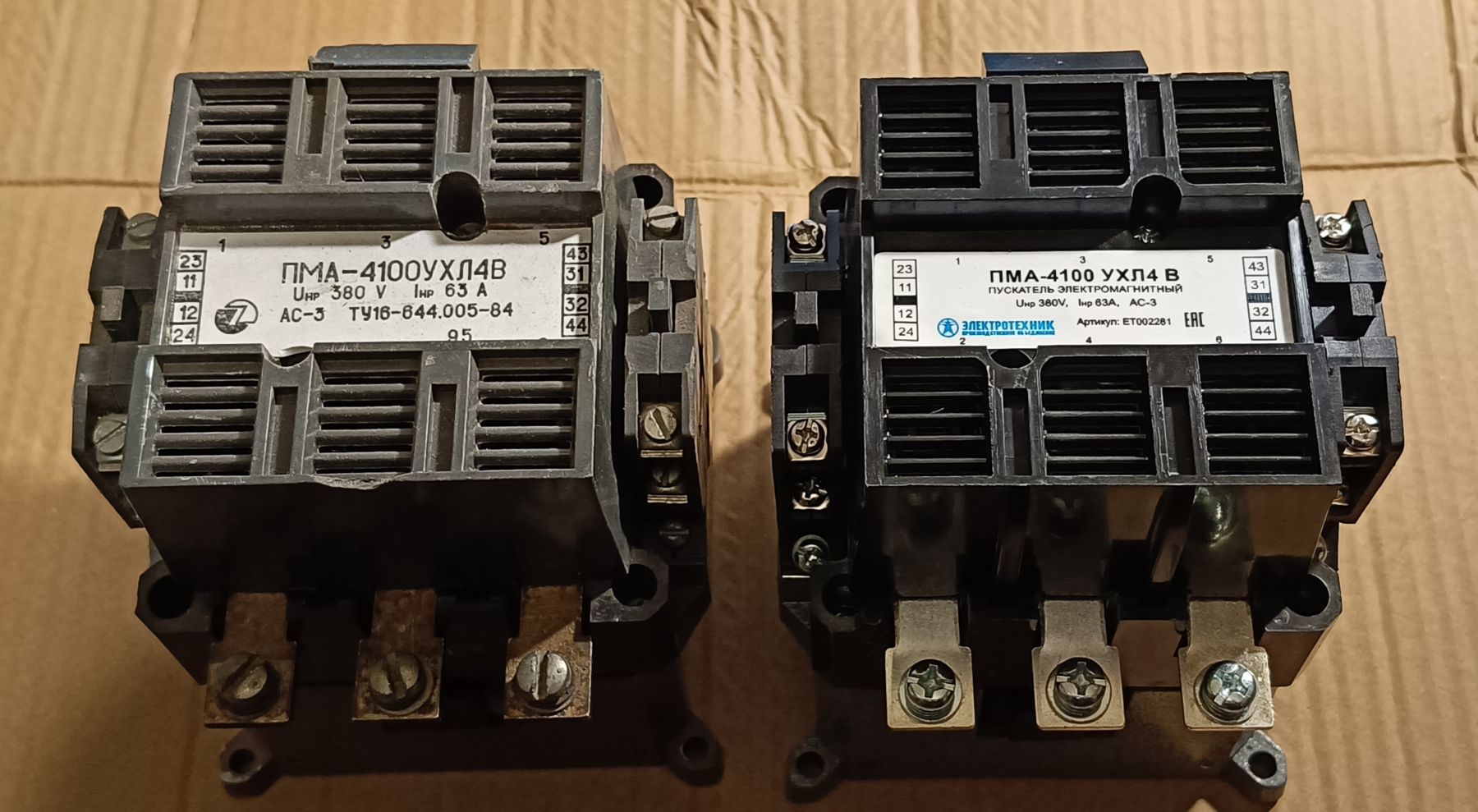

ПМА 4102 36в, 110в, 127в, 220в, 380в Пускатель электромагнитный

Пускатели электромагнитные серии ПМА предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 75 кВт при напряжениях до 380 и 660 В переменного тока частотой 50, 60 и 100 Гц.
При наличии тепловых реле или аппаратов позисторной защиты пускатели защищают управляемые электродвигатели от перегрузок недопустимой продолжительности.
Пускатели с электромагнитом постоянного тока применяются в тепловозах; допускается их использование в общепромышленных стационарных установках.
Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники

ПМА-1-2-3-4-Д-П-М-С-Х-Х:

• ПМА — серия пускателей;
• 1 — величина пускателя в зависимости от номинального тока:
      3 - 40 А; 4 - 63 А, 80 А; 5 - 100 А; 6 - 160А;
• 2 — обозначение исполнения по назначению, наличию теплового реле и позисторной защиты, вид блокировки:
      1 - нереверсивные, без теплового реле;
      2 - нереверсивные, с тепловым реле;
      3 - реверсивные, без теплового реле с электрической блокировкой;
      4 - реверсивные, с тепловым реле с электрической блокировкой;
      5 - реверсивные, без теплового реле;
      6 - реверсивные, с тепловым реле с электрической и механической блокировками;
      7 - нереверсивные, с аппаратом позисторной защиты АЗП;
      8 - реверсивные, с АЗП, с механической блокировкой;
      9 - нереверсивные с аппаратом позисторной защиты УВТЗ-1М;
      0 - реверсивные, с УВТЗ-1М, с электрической и механической блокировками;
• 3 — обозначение исполнения по степени защиты и наличию встроенных элементов управления:
      0 - степень защиты IPOO, без кнопок;
      1 - IP40, без кнопок;
      2 - 1Р54, без кнопок;
      3 - IP40, с кнопками "Пуск" и "Стоп";
      4 - IP54, с кнопками "Пуск" и "Стоп";
      5 - IP40, с кнопками "Пуск" и "Стоп и сигнальной лампой;
      6 - IP54, с кнопками "Пуск" и "Стоп" и сигнальной лампой;
• 4 — обозначение рода тока цепи управления и напряжения главной цепи: 0 - переменный, 380В; 1 - постоянный, 660 В; 2 - переменный, 660 В;
• Д — буква, обозначение исполнения на номинальный ток 80 А - Д;
• П — буква, обозначение исполнения пускателя со встроенным тепловым реле малой инерционности - П;
• М — буква, обозначение модернизированного исполнения;
• С — обозначение сейсмостойкого исполнения;
• Х - климатическое исполнение (У, УХЛ, Т, О) и категория размещения (2, 3, 4);
• Х — исполнение по износостойкости (А, Б, В).
