Характеристики:
- Тип нагрузки: переменный ток (47-63 Гц), 3-60 В=;
- Диапазон: 3–50 В=, 24–265 В~, 42–530 В~, 42–265 В~, 42–660 В~;
- Максимальный ток нагрузки: 10 А/100 А;
- Максимальный ток утечки к нагрузке: <3 мА;
- Номинальное управляющее напряжение: 3–32 В=, 4–32 В=, 80–130 В~, 20-260 В~, 20–280 В~/22–48 В=;
- Способ монтажа: панель без радиатора, панель или направляющая DIN с радиатором;
- Сертификаты: cURus, CE, CSA;
- Максимальная рабочая температура окружающей среды: –20 – 70 °C (без конденсации).
|
Код
|
Артикул
|
Номинальное входное управляющее напряжение
|
Максимальный выходной непрерывный ток и диапазон номинального напряжения
|
Коммутация в нулевой точке
|
Индикатор состояния
|
|
19570
|
700-SH100HA24
|
20–280 В~/22–48 В=
|
100 A при 42–530 В~
|
Да
|
Да
|
|
19569
|
700-SH100HZ25
|
4–32 В=
|
100 A при 42–530 В~
|
Да
|
Да
|
|
19572
|
700-SH100VA24
|
20–280 В~/22–48 В=
|
100 A при 42–660 В~
|
Да
|
Да
|
|
19571
|
700-SH100VZ25
|
4–32 В=
|
100 A при 42–660 В~
|
Да
|
Да
|
|
19554
|
700-SH10HZ25
|
4–32 В=
|
25 A при 42–530 В~
|
Да
|
Да
|
|
19553
|
700-SH10JA22
|
200–260 В~
|
10 A при 42–530 В~
|
Да
|
Да
|
|
19552
|
700-SH10JZ24
|
3–32 В=
|
10 A при 42–265 В~
|
Да
|
Да
|
|
19557
|
700-SH25GA24
|
20–280 В~/22–48 В=
|
25 A при 24–265 В~
|
Да
|
Да
|
|
19556
|
700-SH25GZ24
|
3–32 В=
|
25 A при 24–265 В~
|
Да
|
Да
|
|
19555
|
700-SH25HZ25
|
4–32 В=
|
25 A при 24–265 В~
|
Да
|
Да
|
|
19562
|
700-SH25VA24
|
20–280 В~/22–48 В=
|
25 A при 42–660 В~
|
Да
|
Да
|
|
19561
|
700-SH25VZ25
|
4–32 В=
|
25 A при 42–660 В~
|
Да
|
Да
|
|
19574
|
700-SH25WA25
|
4–20 мA =
|
25 A при 90–280 В~
|
Аналоговый
|
Да
|
|
19559
|
700-SH50GA24
|
20–280 В~/22–48 В=
|
50 A при 24–265 В~
|
Да
|
Да
|
|
19558
|
700-SH50GZ24
|
3–32 В=
|
50 A при 24–265 В~
|
Да
|
Да
|
|
19560
|
700-SH50HZ25
|
4–32 В=
|
50 A при 42–530 В~
|
Да
|
Да
|
|
19564
|
700-SH50VA24
|
20–280 В~/22–48 В=
|
50 A при 42–660 В~
|
Да
|
Да
|
|
19563
|
700-SH50VZ25
|
4–32 В=
|
50 A при 42–660 В~
|
Да
|
Да
|
|
19575
|
700-SH50WA25
|
4–20 мA =
|
50 A при 90–280 В~
|
Аналоговый
|
Да
|
|
19573
|
700-SH5FZ24
|
3–32 В=
|
5 A при 3–60 В=
|
Постоянный ток
|
Нет
|
|
19567
|
700-SH75HA24
|
20–280 В~/
|
75 A при 42–530 В~
|
Да
|
Да
|
|
19565
|
700-SH75HZ25
|
4–32 В=
|
75 A при 42–530 В~
|
Да
|
Да
|
|
19568
|
700-SH75VA24
|
22–48 В=
|
75 A при 42–660 В~
|
Да
|
Да
|
|
19566
|
700-SH75VZ25
|
4–32 В=
|
75 A при 42–660 В~
|
Да
|
Дам
|

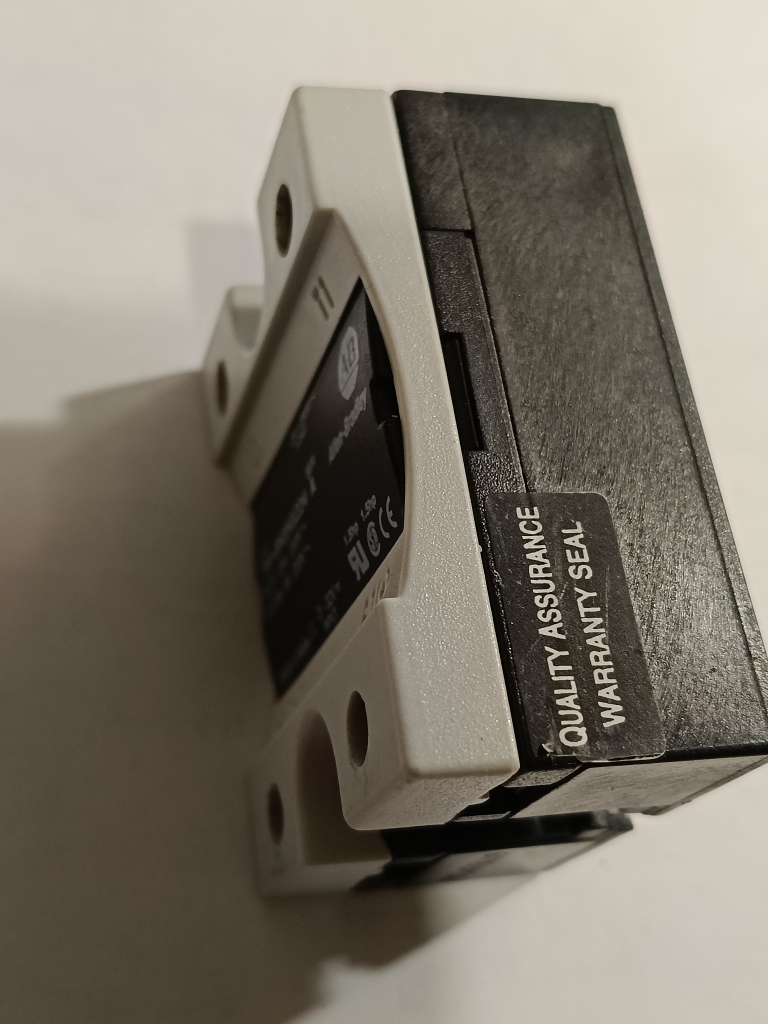

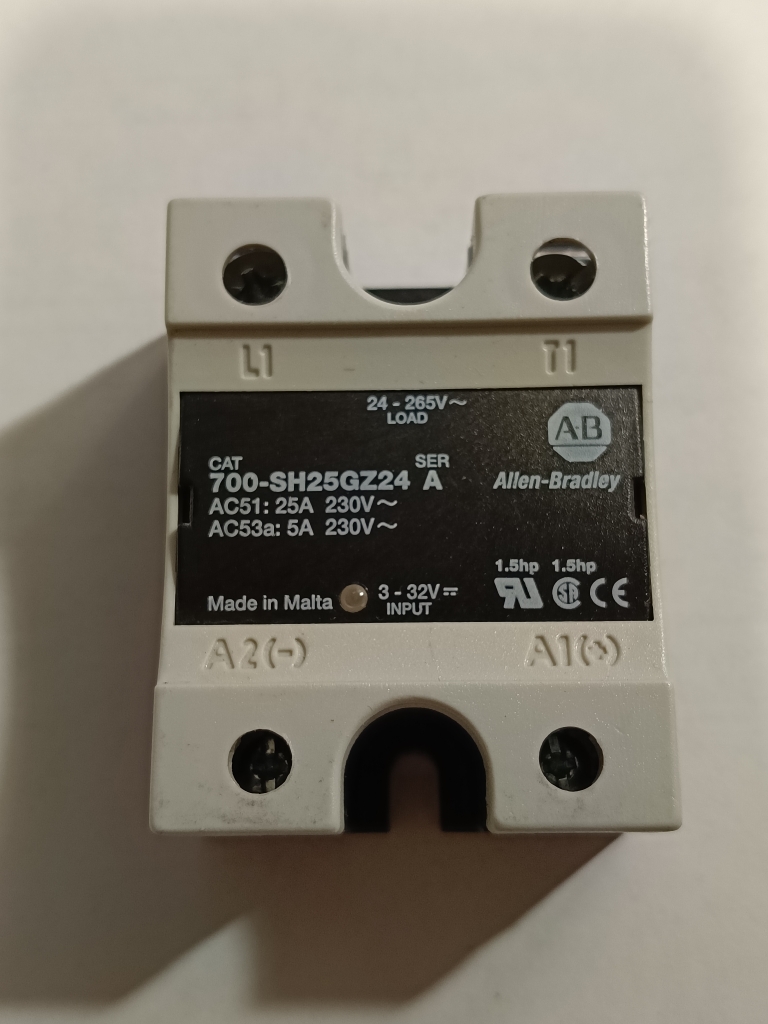

Реле твердотельное 700-sh-25gz24 ser a, 700SH25GZ24 Allen Bradley
